LPI weld放热焊接(Exoweld)
产品名称：LPI weld放热焊接(Exoweld)
产品编号：10230-427
产品型号：/
更新时间：2009.11.24
出品厂家：澳大利亚LPI雷电防护公司
浏览次数：44
采用LPI®weld放热焊接工艺有以下优势：
| ◎焊接点的载流能力与导线载流能力相等 | ◎经受反复多次的大浪涌（故障）电流而不退化 |
| ◎焊接点永久性，不会老化 | ◎操作简单，培训容易 |
| ◎分子结合，不会松脱 | ◎工具携带方便，不需外接电源或热源 |
| ◎焊接点和铜导体一样，具有良好的耐腐蚀性能 | ◎从外观能核查焊接质量 |

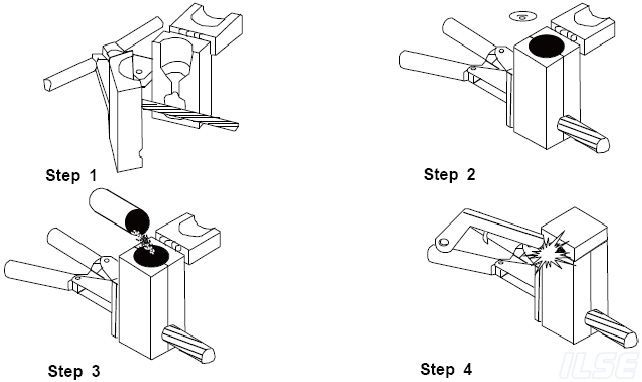

简单四步法：
第一步:用去氧化层钢刷去除导体氧化层，并将导体放入打开的模具内第二步:用夹具将模具夹紧，放入钢垫片盖住导流孔,确保密封良好
第三步:倒入焊药，在焊药上和模具顶部点燃区域洒上引燃药
第四步:合上顶盖，用点火枪点燃
LPI®weld放热焊接说明:
导线与导线焊接:
◆ 导线的水平“十”字焊接,通常支线被切开.◆ 导线的焊接,也可以是不同尺寸铜绞线或不同材料的线之间的焊接,如实心铜线,镀铜钢绞线.
导线与接地棒焊接:
◆ 导线与接地极焊接,导线通常为铜绞线,也可以为其它绞线.◆ 接地极可为镀铜钢等其它材质.
导线与线鼻或铜排焊接:
◆ 线鼻与设备或建筑物接地引下线之间的焊接,最理想是用于电厂或变电站接地系统.◆ 也可用于铜导线与扁钢的焊接.
铜排与铜排焊接:
◆ 除特殊说明外,一般是铜排与铜排之间的焊接,也可用于不同尺寸的扁钢与扁钢的焊接.导线焊在钢表面:
◆ 铜绞线与扁钢表面或者管道表面的焊接,为确认是否烧坏薄钢板或薄管壁,请务必先行试验.LPI®weld焊药包装说明：
| LPI®weld焊药包装说明 | |||
| 焊药型号 | 包装数量 | 直径(mm) | 单罐重量(kg) |
| #25 | 20 | 19 | 0.025 |
| #32 | 20 | 19 | 0.032 |
| #45 | 20 | 19 | 0.045 |
| #65 | 20 | 19 | 0.065 |
| #90 | 10 | 19 | 0.090 |
| #115 | 10 | 25 | 0.115 |
| #150 | 10 | 25 | 0.150 |
| #200 | 10 | 38 | 0.200 |
| #250 | 10 | 38 | 0.250 |
LPI®weld导线直径参照表：
| 导线直径参照表 | |||
| 标称截面积(mm2) | 导线规格 | LPI®weld导线尺寸代码 | |
| 股数 | 直径范围 | ||
| 6 | 7/1.04 | 3.12 | S1 |
| 10 | 7/1.45 | 4.12 | S2 |
| 16 | 7/1.70 | 5.10 | S3 |
| 25 | 7/2.14 | 6.42 | S4 |
| 35 | 7/2.53 | 4.60-6.42 | S5 |
| 50 | 19/1.78 | 8.90 | S6 |
| 70 | 19/2.14 | 10.70 | S7 |
| 95 | 37/1.78 | 12.46 | S8 |
| 120 | 37/2.03 | 14.21 | S9 |
| 150 | 37/2.25 | 15.75 | S10 |
| 185 | 37/2.52 | 17.64 | S11 |
| 240 | 61/2.25 | 20.25 | S12 |
ILSE®weld放热焊接模具夹具：
模具夹:
 |
大多数模具都需要模具夹，少数模具还需要特殊的框架。 常用的夹具有以下两种： TC01用于“A”，“C”等模具。 TC02用于“B”，“D”等模具。 |
垂直表面固定模具夹:
 |
通过垂直表面模具夹将模具固定在钢表面 上用TC01或TC02等模具夹配合使用。 TC01A与TC01可变换模具夹配合使用。 TC02A与TC02可变换模具夹配合使用。 |
链型固定模具夹:
 |
可通过调整过的模具夹TC01或TC02将模具固定在管物上 | |||||||||||||||||||
| ||||||||||||||||||||
| *链条尺寸的选择须根据钢管的直径来确定. |
磁性固定模具夹:
 |
可采用磁性固定模具夹将模具固定在平面或轻微弯曲的垂直表面，可采用垂直型打开模具。 | ||||||||
| |||||||||
| *不同的焊接形式,宽度有少许变化. |

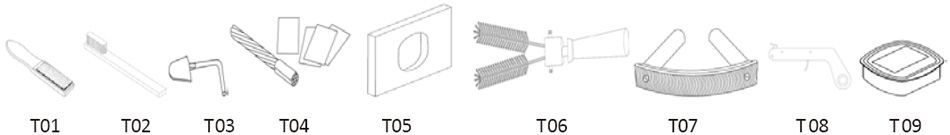

工具:
| 型 号 | 名 称 | 说 明 |
| T01 | 去氧化钢刷 | 可用于清洁铜表面并去除氧化层，带硬钢丝，主要用于清洁氧化不是很严重的导体 |
| T02 | 模具清洁刷 | 对于清洁垂直打开的模具焊渣效果最好 |
| T03 | 焊渣清洁铲 | TS01（#65以下焊药用）或TS02（#65以下焊药用）对水平打开的模具焊渣效果最好 |
| T04 | 增径铜片 | 包裹在导体，直到导线直径与模具导体开口直径相同 |
| T05 | 高温棉 | 在所有钢筋焊接时均需要 |
| T06 | 清洁刷 | 可清洁任何导体，特别适用于粗糙或脏的导体。该钢刷可旋转并可以更换刷头 |
| T07 | 去锈刷 | 用于钢表面的铁锈清洁或去除热镀锌钢表面的锌层，它特别适合磨平表面 |
| T08 | 点火枪 | 用于点燃引燃药 |
| T09 | 密封胶泥 | 对于防止大尺寸导体引起的焊药泄露相当有效，当模具导体口磨损时可延长模具寿命 |
