MA05/10 Series

Specifi cation
All fi gures typical at 77°F (25°C) unless otherwise stated
Maximum surge current
6.5kA (8/20μs)
Maximum leakage current
<0.3mA at working voltage
Maximum continuous operating current
Rated
MA05 devices 5A at 30°C
MA10 devices 10A at 30°C
Derated
MA05 devices 1A/10°C above 35°C
MA10 devices 2A/10°C above 45°C
Working voltage
MA**/*/1 110V
MA**/*/2 240V
Maximum continuous operating voltage
110V versions 132V
240V versions 253V
Limiting voltage
110V versions <400V
240V versions <800V
Maximum attenuation (typical)
73dB (series mode); 70dB (common mode)
Bandwidth 50/60Hz
Impulse energy absorption
110V versions 210J
240V versions 420J
Ambient temperature limits
-13°F — +185°F (–25°C to +85°C)
Humidity
5 to 95% RH (non-condensing)
Casing
SC models
Cold-rolled steel casing, tin-plated
D models
Polyamide-PA, with G- or T-section
DIN-rail mounting foot
I models
Plastic ABS - VO IP50 rated
Connectors
SC models
Low-profi le safety spade terminators, or ‘Faston’
connectors
D and I models
Screw-clamp
Terminals
D and I models
0.4” (2.5mm2) —12 AWG
Weight
5.3 oz (150g) — SC models
3.5 oz (100g) — D models)
5.6 oz (160g) — I models
Dimensions
See fi gures 4, 5 and 6
Warning
These units must be protected by an external fuse
Maximum fuse rating
MA05 5A
MA10 10A
Fuse rating may need to be reduced depending on
power supply capability or equipment fi tted downstream
of SPD
MA05/SC/1 ‘filter-can’ version, 110V, 5Amp MA05/D/2 ‘DIN-rail’ version, 240V, 5Amp
MA10/SC/1 ‘filter-can’ version, 110V, 10Amp MA10/D/2 ‘DIN-rail’ version, 240V, 10Amp
MA05/SC/2 ‘filter-can’ version, 240V, 5Amp MA05/I/1 Wall/floor mounting version, 110V, 5Amp
MA10/SC/2 ‘filter-can’ version, 240V, 10Amp MA10/I/1 Wall/floor mounting version, 110V, 10Amp
MA05/D/1 ‘DIN-rail’ version, 110V, 5Amp MA05/I/2 Wall/floor mounting version, 240V, 5Amp
MA10/D/1 ‘DIN-rail’ version, 110V, 10Amp MA10/I/2 Wall/floor mounting version, 240V, 10Amp

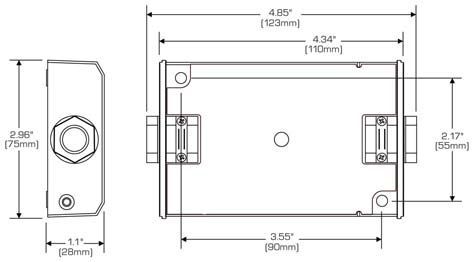

MA05/SC and MA10/SC

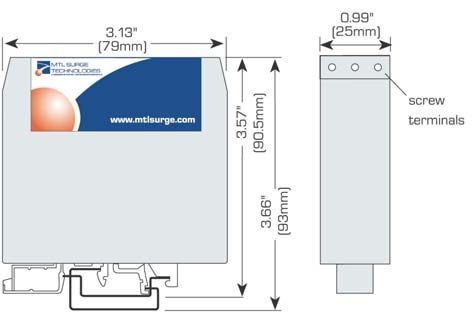

MA05/D and MA10/D

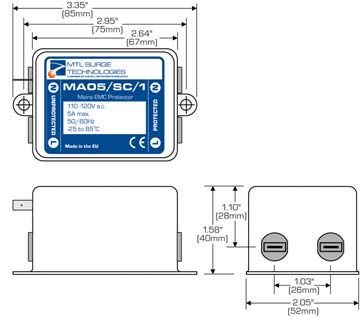

MA05/I and MA10/I
