ZoneMaster Series


产品名称:ZoneMaster Series
产品编号:165742-827
产品型号:ZM17200,ZM17201,ZM17202,ZM17204,ZM17207,ZM17208,ZM17300,ZM…
更新时间:2009.12.02
出品厂家:英国MTL浪涌防雷保护器
浏览次数:46

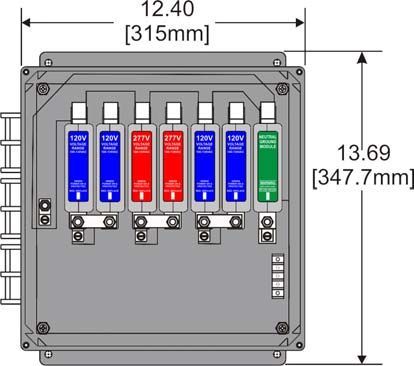

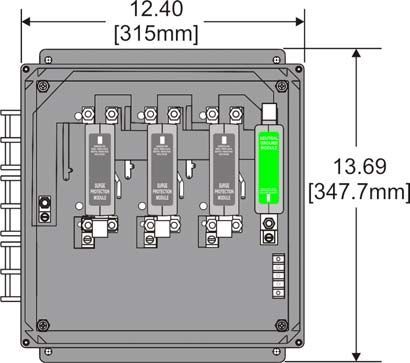

ZoneMaster Series

Specifi cations
Maximum continuous operating voltage
120V — 150Vac
277V — 320Vac
Lines protected
ZoneMaster All-Mode 200
L-N 100kA, L-G 100kA, L-L 200kA,
N-G 200kA
ZoneMaster All-Mode 240
L-N 120kA, L-G 120kA, L-L 240kA,
N-G 240kA
ZoneMaster All-Mode 340
L-N 170kA, L-G 170kA, L-L 340kA,
N-G 170kA
ZoneMaster All-Mode 400
L-N 200kA, L-G 200kA, L-L 400kA,
N-G 200kA
Duty cycle performance (8/20μs)
100,000A >4 impulses
10,000A >8,000 impulses
170A infi nite
Impulse current for class I (Iimp)
ZoneMaster All-Mode 200 25kA
(10/350μs)
ZoneMaster All-Mode 340 35kA
(10/350μs)
ZoneMaster All-Mode 400 50kA
(10/350μs)
Long duration current pulse (10/1,000μs)
capability
3,600A (tested)
Ambient temperature limits
-40°F to +185°F (working)
-40°C to +85°C (working)
Humidity
95% RH (non-condensing)
Enclosure
NEMA 1, 2, 3, 3S, 4, 4X, 12 & 13 (IP66)
Terminals
2 AWG (32mm2)

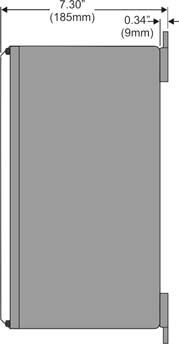

Mounting
Surface mount by 0.31” (8mm) diameter
holes
Indication
Continuous visual status monitoring
Green LED Lit = Full protection
Red LED Lit = Reduced (Standby) OR
No protection
Green LED out = No power to protector
Red & Green LED Lit = High N-G voltage
Remote contacts
NO/NC
Weight
Zonemaster All-Mode 200 10.5 lbs (4.8Kg)
Zonemaster All-Mode 240 10.5 lbs (4.8Kg)
Zonemaster All-Mode 340 12.5 lbs (5.7Kg)
Zonemaster All-Mode 400 12.5 lbs (5.7Kg)
Model Maximum surge
current Imax
(kA)
Working
voltage(V)
UL
2ndEdition
SVR(V)
UL
3rdEdition
VPR (V)
Limiting voltage Phase types
@ 3kA
(V)
@10kA
(In)(V)
ZM17200 200 120/240 split 400 700 416 528 Split phase 3-wire
ZM17201 200 120/208 400 700 416 528 Three phase 4-wire WYE
ZM17202 200 120/240 400/800 700/1200 416 528 Three phase 4-wire Delta
ZM17204 200 277/480 800 1200 776 904 Three phase 4-wire WYE
ZM17207 200 220/380 800 1200 776 904 Three phase 4-wire WYE
ZM17208 200 240/415 800 1200 776 904 Three phase 4-wire WYE
ZM17300 340 120/240 split 400 600 416 528 Split phase 3-wire
ZM17301 340 120/208 400 600 416 528 Three phase 4-wire WYE
ZM17302 340 120/240 400/800 600/1200 416 528 Three phase 4-wire Delta
ZM17304 340 277/480 800 1200 776 904 Three phase 4-wire WYE
ZM17307 340 220/380 800 1200 776 904 Three phase 4-wire WYE
ZM17308 340 240/415 800 1200 776 904 Three phase 4-wire WYE
ZM17400 400 120/240 split —— 600 416 528 Split phase 3-wire
ZM17401 400 120/208 —— 600 416 528 Three phase 4-wire WYE
ZM17402 400 120/240 —— 600/1200 416 528 Three phase 4-wire Delta
ZM17404 400 277/480 —— 1200 776 904 Three phase 4-wire WYE
ZM17407 400 220/380 —— 1200 776 904 Three phase 4-wire WYE
ZM17408 400 240/415 —— 1200 776 904 Three phase 4-wire WYE
