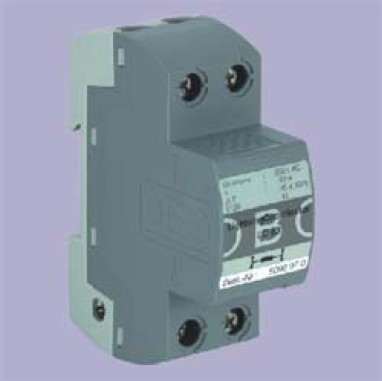

退藕器 LC 63
产品名称：退藕器 LC 63
产品编号：114713-203
产品型号：LC 63
更新时间：2009.11.17
出品厂家：德国(欧宝)OBO防雷器
浏览次数：44
特性一览表 LC 63 使用优点
| 35 mm宽度壳体的紧凑设计 | 节省安装空间 |
| 两种连接选择，提供一个或两个输出 | 通过几个端子实现简单安装 |
| 额定电流高至63 A | 可以在线路电流高至63 A的情况下正常工作 |
| 对瞬时高能雷电流的极佳的电感特性 | 在雷电来临时保证雷电保护器的可靠操作 |
| 模块侧面下端提供分立隧道连接 |
提供多种连接方式 |
功能和应用领域
如果电网中有几个浪涌保护器，它们将会互相影响，这就意味着，并联的保护器之间必须达到能量的配合。配合的效果是：当由雷电形成一个浪涌过电压时，电涌保护器（B级）将可靠地响应，带走高能量的电流，以保护由于过载而损坏其它浪涌保护器（C级或D级）。
退耦器LC 63为两级SPD配合提供了保证。该装置建立了火花间隙型雷电保护器（B级）和基于压敏电阻类型的浪涌保护器（C级）之间的有效配合。该退耦器也保证了不同等级的NPE保护器之间的配合。
OBO MC50-B VDE只有在分区界面上和C级电涌保护器之间的距离（总线长）不超过5米时，才需要安装退耦器LC63。在这种条件下，导体线路提供的自然电感是不够的，正确的方法是在以不同方式工作的保护器之间必须连接一个退耦器。
典型的应用场合包括：浪涌保护器紧凑地安装在一个分立的箱体内，或者B级和C级的浪涌保护器都安装在一个配电箱中的场合。特别适用于小型机房颉场合，如通信基站或金融网点的配电箱内。
优良的能量配合特性源自于最优化设定的电感量。条形线圈导体具有较大的橫截面，因而直流电阻很低在正常操作时只有很小的温升。
安装
LC 63退耦器设计卡接于标准的35mm导轨上，导线连接于壳体内部的一体式连接端子上，串联安装于供电线路中。
技术参数
雷电保护控制器型号 LC 63| 标称电压 UN | <500 V/50-60 HZ |
| 额定负载电流 IL | 63 A |
| 电感量（50-60HZ） Ln | 5μH 10% |
| 直流电阻 Rcu | 1 mΩ |
| 温度上升 ΔT | 45 K（63A） |
| 串联熔丝的最大值 | 63 A gL/gG |
| 温度范围 | -40℃到+85℃ |
|
IP-代码（根据IEC 60529/EN 60529） |
IP 20 |
| 连接体横截面积 单股/多股/多股软线 紧固扭矩（MA）至少4Nm |
10-50/ 10-25/ 10-35mm2 AWG 8-2 |
| 尺寸（按照DIN 43880） 高 宽 深 |
100 mm 35 mm 75 mm |
| 内部结构图 | 电涌保护器尺寸 |
 |
 |
| 安装示意图 | 其它标志 |
 |
 |
