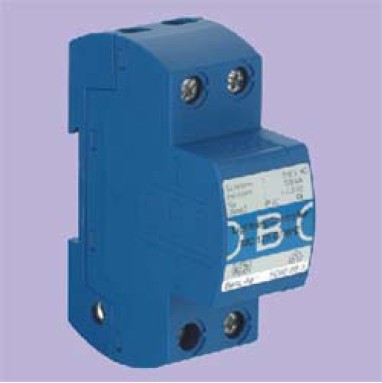

间隙型B级电源防雷器MCD 50-B、MCD 125-B/NPE


产品名称:间隙型B级电源防雷器MCD 50-B、MCD 125-B/NPE
产品编号:112328-658
产品型号:MCD 50-B,MCD 125-B/NPE
更新时间:2009.11.17
出品厂家:德国(欧宝)OBO防雷器
浏览次数:48

特性一览表 MCD 50-B、MCD 125-B/NPE 使用优点
低保护水平(Up1.3≤kv) 在B级和C 级浪涌保护器之间,无需设计退耦
装置或在两极之间保持一定的安装空间。
紧密的EMC结构 节省45%以上的安装空间
在TT和TN-S系统中,和C级浪涌保护器一同安装时,MCD 125B/NPE可以为B和C级浪涌保护器共用。 节省费用及安装空间

功能和应用领域

浪涌保护器MCD 50-B和MCD 125-B/NPE满足标准DIN、VDE 6F5 Part6(Draft 11.89)A1,A2对B类器件的需求条件,以及标准IEC61643-1(02,89)对第Ι级浪涌保护器的要求,他们与后级限压型电涌保护器配合使用时,无需设计退耦装置,可以将两极保护器安装在一起。该产品是OBO在间隙型浪涌保护器的多电极石磨堆叠技术新发展。

MCD 50-B以其低保护电压水平(Up≤1.31KV)的特性,确保了与C级浪涌保护器配合使用时,不需要设计退耦装置或者在B级和 C级之间留一定的安装距离。这样它可以节省超过45%的安装空间,MCD 50-B这个特性特别是对紧凑型Z-MC概念有着特殊的贡献。另外,NPE放电间隙MCD125-B/NPE雷击电涌保护器其大通流量的特性在TT、TN-S系统中使用,可以同时作为B和C级浪涌保护器的NPE保护模块,节省费用及安装空间。

新的MCD50-B和MCD125-B/NPE浪涌保护器周首选的应用环境是,需要有紧凑的防雷保护概念或者需要在一个独立的小型机房内安装B和C两级浪涌保护器的环境。例如:移动、微波通信基站。

安装

MCD50-B和MCD125-B/NPE的外壳尺寸满足节省空间的17.5mm宽度模数的要求,所以该装置容易安装。通过浪涌保护器本身卡接在35mm导轨上的方式实现了该SPD的简便安装。MC 125-B/NPE为N线和PE线分别提供了两个端子。方便了SPD与线路之间的凯文连接。

技术参数
雷电保护控制器型号 MCD 50-B MCD 125-B/NPE
标称电压 UN 230 V/50-60 HZ
最大持续工作电压 UC 255 V
需求等级
-按照DIN VDE 0675 Part 6(Draft 11.89)A1,A2
-按照IEC 61643-1

B

Ⅰ级

NPE放电间隙
雷电保护区 0→1
绝缘电阻 Rins >100 MΩ
电压保护水平 Up ≤1.3 kV
响应时间 TA <100 ns

电涌电流测试(10/350)-根据IEC 61312-1(02.95)规定的雷电流参数
峰值电流 Iimp
电量 Q
单位能量 W/R



50 kA
25As
0.63 MJ/Ω


125 kA
62.5 As
3.9 MJ/Ω
Uc下的后续电流遮断能力 Ip
最大的非对称短路电流
12.5KArm
25KArm
100 Arms
最大串联保险丝(仅在电网中无此保险丝时需要) 50 0A gL/gG
后续电流遮断能力(串联500A gL保险丝)
最大的非对称短路电流
17.6KArm
25KArm
温度范围 -40℃到+85℃
连接体横截面积 单股/多股/多股软线
紧固扭矩(MA)至少4Nm
10-50/ 10-25/ 10-35mm2
AWG 8-2
保留技术更改权
