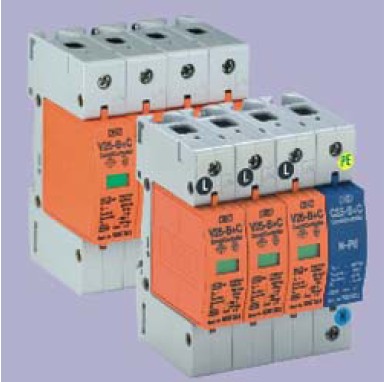

B级电源防雷器V 25-B+C,V 25-B+C/3+NPE


产品名称:B级电源防雷器V 25-B+C,V 25-B+C/3+NPE
产品编号:125953-402
产品型号:V25-B+C,V25-B+C/3+NPE
更新时间:2009.11.17
出品厂家:德国(欧宝)OBO防雷器
浏览次数:50

特性一览表 V 25-B+C 使用优点
带标志端子,安装简便 可以应付频繁的电涌电流的冲击
B+C联合保护器,应用于建筑物整体空间较小的场合 只在总配电柜内安装一套保护器
可插拔式部件 保护器模块损坏后可以带电插拔更换
内部连接的保护器底座,1到4片的底座及模块数 容易安装
热感断路器和视窗指示装置
对保护器的工作状态一目了然
带NPE火花间隙模块的保护器 使用范围广(适用于TN、TT和IT电网),
结构更安全
V 25-B+C/NPE 具有反向插入保护 保证保护器模块简单、专业的

功能和应用领域

雷电浪涌保护器V 25-B+C依据VDE 0185,Part 1和Part 100的要求,而设计的一种雷电保护等电位连接器。该装置是符合DIN VDE 0675,Part 6(Draft 11.89)A1,A2等级为B+C级保护器的要求。在建筑物雷电保护安装工程中,它保证了电源线上的等电位连接。当电源线架空引入建筑物时,架空线可能会引入部分直接雷击雷电流,在此种建筑物电源架空引入的线路上,该保护器也可应用。

V 25-B+C/3+NPE(B+C等级)可用于TN-C-S,TN-S,TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的最新需求设计而来的,允许成对保护器简单、安全的安装。

高性能浪涌保护器OBO V 25-B+C有一个特别的压敏电阻电路,装置内含良好非线性特性(а>30)的氧化锌压敏。即使电路出现高能电涌,设备也能得到最大程度的保护。甚至当电涌电流达到60 kA时,保护器的电压仍低于1.5 kV。因此,该保护器能够承受直击雷的部分雷电流。在过载情况下,保护器内置的热感断路器可以将保护器模块从主电路中脱离出来,保证供电系统正常工作,与此同时状态显示视窗由绿色变为红色。

OBO电涌保护器V 25-B+C不仅能承受高通流容量的雷电流,同时具有低的保护电压的特性,能够作为一个B+C联合保护器使用。

安装

OBO V 25-B+C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计,使模块不能被反向插入。这保证了保护器模块的正确安装。

技术参数

B+C登记电涌保护器
型号
V 25-B+C
150 320 385
最大持续操作电压 UC AC
(最大允许操作电压) UC DC
150 V~
200 V~
330 V~
410 V~
385 V~
505 V~
雷电保护区 0→2
等级-按照DIN VDE 0675 Part 6(Draft 11.89)A1,A2
-按照IEC 61643-1

B+C
Ⅰ级→Ⅱ级
测试标准 IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1
按照DIN VDE 0675 Part 6 A1+A2的测试电流
标称放电电流 In(8/20)

30 kA
整体最大放电电流 Imax(8/20)
V 25-B+C/1
V 25-B+C/2
V 25-B+C/3
V 25-B+C/4

50 kA
100 kA
150 kA
200 kA
最大放电浪涌电流(8/80)根据Vds 2031
V 25-B+C/4 Imax

100 kA
电涌电压测试(10/350)(按照IEC 61312-1(02.95)设定的雷电流参数)
脉冲电流 Iimp
电量 Q
单位能量 W/R


8 kA
4 As
16 kJ/Ω


7 kA
3.5 As
12 kJ/Ω


7 kA
3.5 As
12 kJ/Ω
1 kA(8/20)时的电压保护水平 Up
5 kA(8/20)时 Up
In时 Up
≤450 V
≤500 V
≤600 V
≤750 V
≤850 V
≤1150 V
≤1.0 kV
≤1.2 kV
≤1.5 kV
响应时间 TA <25 ns
短路耐受能力25 kA时的最大后备保险丝 60 A gl/gG
连接线橫截面积 2.5-25 mm2(多股软线,连接端加护套)
2.5-35 mm2(单股、多股线)
安装位置 35 mm导轨(符合EN 50022)
Ip等级 IP 20
温度范围 υ -40℃到+85℃
模块NPE
标称电压 UN
C 25-B+C/NPE
230 V/50-60 HZ
100 V下的绝缘电阻 Rins
浪涌电压测试(10/350)-根据IEC 61312-1(02.95)规定的雷电参数
峰值电流 Iimp
电量 Q
单位能量 W/R
标称放电电流 In(8/20)
电压保护水平 Up
响应时间 tA
UC下的后续电流 IF
温度范围 υ
>10 GΩ


25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃

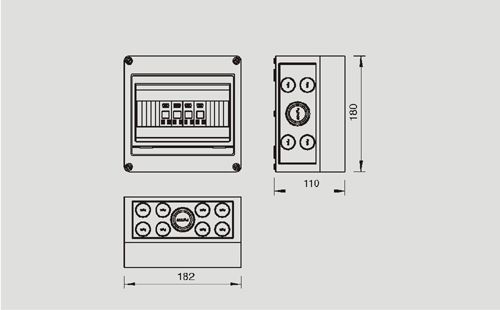

构图 尺寸图

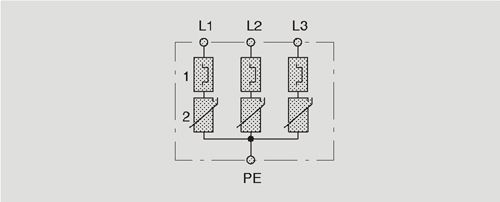

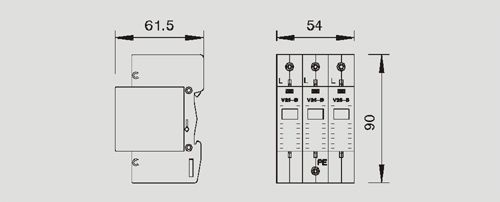

V25-B+C /3
V25-B+C /3
V25-B+C /3

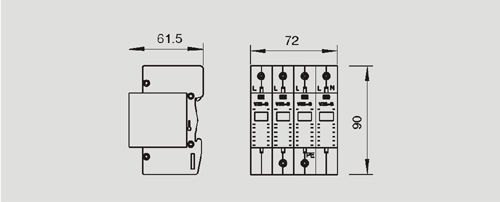

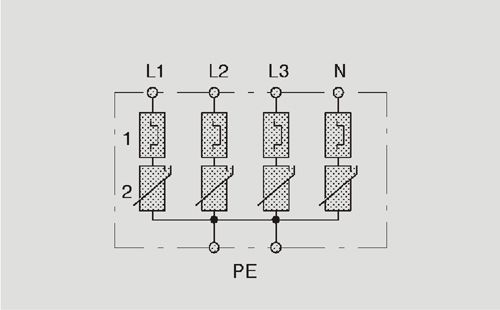

V25-B+C /4
V25-B+C /4
V25-B+C /4

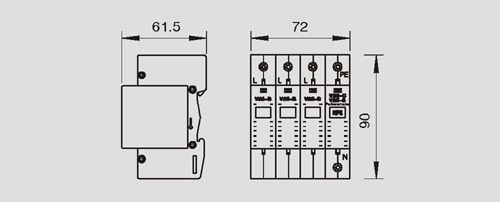

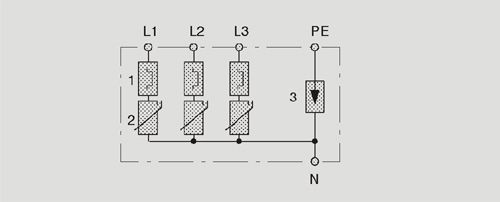

V25-B+C /3+NPE
V25-B+C /3+NPE
V25-B+C /3+NPE

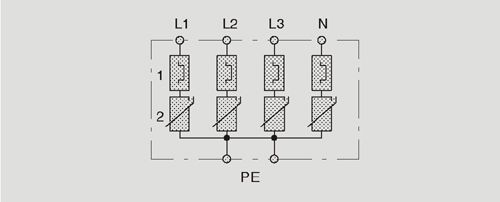

V25-B+C /4-G
V25-B+C /4-G
V25-B+C /4-G
