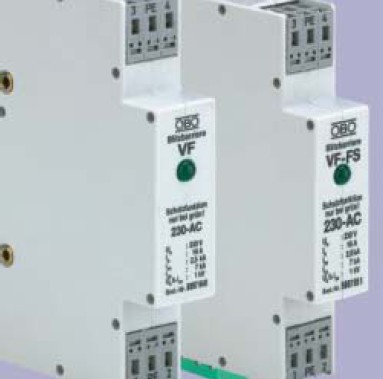

D 级单相交流电源防雷器VF 230-AC-FS,VF 230-AC,VF 230-AC/20A


产品名称：D 级单相交流电源防雷器VF 230-AC-FS,VF 230-AC,VF 230-AC/20A
产品编号：1461-459
产品型号：VF 230-AC-FS,VF 230-AC,VF 230-AC/20A
更新时间：2009.11.17
出品厂家：德国(欧宝)OBO防雷器
浏览次数：62

性能 VF 230-AC精细浪涌保护器
安装在35 mm导轨上 直接安装在配电箱或开关盒内
可用遥信报警（VF 230-AC-FS） 可持续检测浪涌保护器的工作状态
无螺钉接线端 容易安装
Y型电路 对于在相线、中线、地线的瞬态浪涌防护更安全

功能和应用领域

OBO VF 230-AC浪涌保护器为用于工程控制系统、信号流回路、输电干线系统以及计算机系统之过压保护组件。VF系列浪涌保护器之保护电路中的压敏电阻，可在FKA的最大限制放电电流下，确保很低的保护水平。该电路包括气体放电管和氧化锌压敏电阻器，由热熔丝监控，当防雷器内置器件发生老化超载时，内置断路器会立即切断电路，绿色状态指示灯熄灭。如带有远程信号报警装置（FS）类型的保护装置会启动浮动转换接点。

安装

OBO VF 230系列防雷器可通过卡夹直接安装在35mm的标准导轨上。通过提供的插入式接插件可连接远程信号指示装置。

技术参数

VF230-AC 精确浪涌保护器 　　　　　　　　　　　VF230-AC VF230-AC/20
工作电压 UN 230V（50-60HZ）
最大可持续工作电压 UC 255VN
LPZ区 2→3
符合DIN VDE0675/6（11.89）A1,A2/IEC 61643-1 D级 /class III
额定负载电流 IL 16A 20A
额定放电电流 In 2.5KA
最大放电电流 Imax 7KA
电压保护水平
UP L-N
UP L/N-PE
≤1.0KV
≤1.5KV
连接线横截面 0.14-2.5mm2
连接线剥离长度 6-7mm
响应时间 tA ＜25 ns
颜色
材料
安装 		灰色，RAL 7035
聚酰亚胺6|Duroplast
按照DIN EN 50 022标准可直接安装于35mm导轨上
尺寸
宽
深
17.8mm
62.0mm
35.0mm
70.0mm
