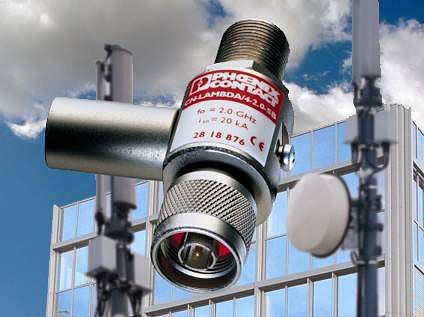

菲尼克斯收发器系统电涌保护防雷器


产品名称：菲尼克斯收发器系统电涌保护防雷器
产品编号：113316-512
产品型号：/
更新时间：2009.11.18
出品厂家：德国PHOENIX防雷器
浏览次数：36

菲尼克斯收发器系统电涌保护防雷器

收发系统很容易遭到电涌破坏。跨伸在建筑外的天馈线通常都很长且电缆和天线都直接暴露在空气中。

为此，需要使用具有同轴结构且特性符合EMC技术的导线。然而，仍然不能防止天馈线中耦合电涌和收发器系统的高敏感接口形成寄生电压的危险。

但是，可采用电涌保护提高定向无线和移动无线系统的安全性。 本地通讯系统或视频监控系统也需要带有电涌保护。 就个人应用而言，需要使用特殊的适配器对电视和无线设备进行电涌保护。

浪涌保护装置可以显著提高各种收发器的安全性。 利用这些保护措施可以大幅提高特殊设备的有效性和操作可靠性。

同轴类电涌保护器

　　无线收发系统通常被认为对浪涌电压特别敏感。跨过建筑物的天线电缆通常特别长，且天线本身直接暴露在空气中，因此，需要使用具有同轴结构且特性符合EMC技术的导线。尽管如此，仍不能防止天线电缆中耦合浪涌电压和对收发器系统的敏感接口形成寄生电压的危险。但是，可通过采用浪涌电压保护装置来提高收发器的安全性，使之几乎不会因瞬态浪涌电压而造成损坏。这些保护措施的目的是提高特定装置的可用性和可操作性。



无线通讯系统和移动式电话系统

可采用无线电连接系统桥接难以敷设电缆的发送路径。用这种方法，例如，仅短暂使用的数据处理装置，也可通信。同轴天线电缆被连接到具有BNC 或N 型接头的发送器和接收器上。采用适配器结构的保护装置可被容易地插入相应的接头。由于这些装置在天线采用高传输频率工作，因此，充气放电管被作为粗保护级。

本地通信

无线电系统被用在所有业务领域中。消防队和应急服务使用这种无线通信技术。无线电业余爱好者使用很多无线电系统。天线的机械连接通常是通过UHF 或N 接头进行的。适用的浪涌电压保护装置具有这样的连接系统。由于传输频率高，由强大的充气放电管构成的保护电路设计成单级。

视频通信

在楼宇安全防卫领域中，使用摄像机进行监视。由于设备现场通常处于暴露位置，因此，需要浪涌电压保护装置来确保摄影机的可用性。同轴浪涌电压保护装置具有粗、细保护。

宽带电缆和陆地天线

当雷击发生在地下敷设的宽带电缆附近，或进入用于电视机或收音机的接收天线时，浪涌电压可能被耦合在天线电缆中。在这种情况下，存在毁坏宽带放大器、电视机、收音机天线入口的危险。用于这种场合的浪涌电压保护装置设计为具有符合DIN 45 325 要求的TV 和收音机接头的适配器。

命名方法

第1组字母 第2组字母(接口) 第3组字母 第4组字母 第5组字母
C=COAXTRAB同轴保护器
  • BNC
  • TNC
  • N
  • F
  • UB=粗保护
  • UFB=综合保护
  • LAMBDA/4=1/4波长技术
  • TV=电视信号电缆
/E=带接地线
  • LAN=用于局域网
  • 75=用于75欧系统

选型简表

应　　　　用 接　　　　口 型　　　　　号
TV, radio电视信号 电视天线Ⅱ型插针插口 C-TV
电视天线Ⅱ型插孔插口 C-RF
有线电视电缆F型接口 CF-TV
Video signal视频信号 BNC接口 C-UFB-5DC/E-75
导轨安装、可插拨模块、螺钉压线 PT 5-HF-5DC-ST和BE部分
导轨安装、可插拨模块、螺钉压线 PT 2×2-HF．．．和BE部分
移动通信信号 N型接口<1GHz CN-UB/E
N型接口1-3GHz CN-UB-280DC-SB
7/16接口 1.8 GHz C7/16-LAMBDA/4-2.0-BS-SET
卫星天线 F接口 CF-UB-280DC-SB-SET
