法国富兰克林避雷针(Saint-Elme Active 1D/2D)
产品名称：法国富兰克林避雷针(Saint-Elme Active 1D/2D)
产品编号：141638-222
产品型号：SE 2D30,SE 2D32,SE 2D60,SE 2D62,SE 1D12
更新时间：2009.11.16
出品厂家：法国富兰克林（FRANKLIN FRANCE）
浏览次数：70
法国富兰克林避雷针(Saint-Elme Active 1D/2D)

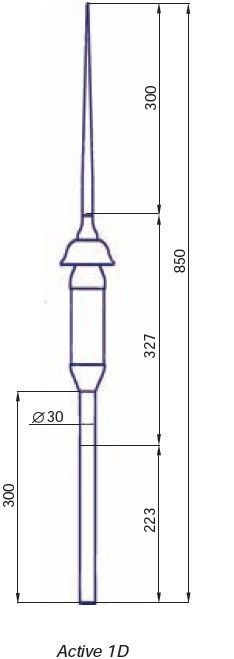

Saint-Elme Active 1D Active 1D 避雷针原理ACTIVE 1D 避雷针通过一“脉冲装置”来触发上行先导。该脉冲装置在雷云接近时，存储雷云—大地间电场能量，并在合适的时机，触发上行先导，以捕获雷云的下行先导。该装置在雷云接近时工作，通过其内置传感器测试周围电场强度。在接闪瞬间，避雷针头部极性翻转，其顶端电场强度被突然放大，上行先导放电，直至捕获雷云的下行先导。
Active 1D 特点具备储能元件，从而有能力触发上行先导
能源自主、清洁：雷云电场能量
全天候工作
优化头部半径，减少电晕效应，保证脉冲装置工作正常
304L不锈钢材料，抗腐蚀
特别适用小型建筑保护，性价比极高
Active 1D 保护半径
ACTIVE 1D 提前放电避雷针已经过实验室认证，完全符合NFC17-102标准，具有12 提前放电时间。实际测试值具备优于标称值的提前放电性能。
雷闪计数器
记录范围：00-99次
测试电流波形：8/20μs
工作温区：-30℃～80℃
防护等级：IP53
产品型号：AFV 0907 CF

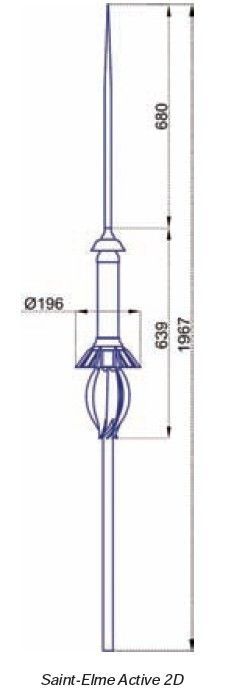

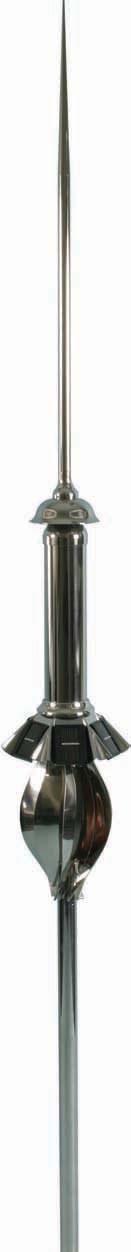

Saint-Elme Active 2D 预放电避雷针
一直以来，人们增强ESE避雷针保护半径的方法就是改进上行先导的触发时机，然而，更重要的是，ESE避雷针要具有延伸上行先导的能力，以捕获雷电的下行先导。基于多年的研究、实验室和现场测试，法国富兰克林推出了新一代的避雷针Saint-Elme Active 2D ，并继续保持其技术领先地位。
Saint-Elme Active 2D不仅具有触发上行先导的能力，更重要地，它能够提供足够的能量延伸上行先导，直到捕获雷云的下行先导。
Saint-Elme Active 2D避雷针的领先技术使其成为双激励避雷针的参考标准。
双脉冲触发，具有稳定持续的上行先导
三种储能模式：太阳能、风能和雷云—地电场能量，全球独家技术
所存储能量可触发100次上行先导，重新储能时间不超过7分钟
准确判断放电时机，落雷更准确，减小雷击点落于非避雷针体的概率
电子器件完全被环氧树脂包裹，防止内部电子器件受雷击损坏
可对其遥控测试，测试范围90m，准确显示电子器件和极化器件是否正常
电阻<2毫欧；抗风强度：210km/h；通流容量：500KA
无放射性元素，安全可靠；不锈钢材料，耐腐蚀，外形美观
完全符合NFC 17-102标准
法国制造，专利产品
第一个装置，叫做脉冲装置，在雷云接近时，吸收雷云与大地间的电场能量，并在合适的时机触发上行先导。
第二个装置，叫做电源装置，通过几个大容量电容收集和存储风能光能，因此，Saint-Elme Active 2D 避雷针一直预载能量，从而具备延伸上行先导的能力。
当雷云接近时，位于避雷针上的一传感器测量周围电场强度，当达到一定值时，脉冲装置触发,就像大多数ESE系统一样。
Saint-Elme Active 2D 避雷针的创新在于：通过位于其头部的第二个传感器测量上行先导的强度。当下行先导进入避雷针的保护区域时，被测电流大大增强。当达到特定的阀值时，电容器就会放电，延伸上行先导，进而捕获雷云的下行先导。
遥控测试仪通过遥控测试仪（可选），可对Saint-Elme Active 2D 避雷针进行现场测试，检测内部电子器件是否正常。
测试范围为90米，是目前市场上达到的最远测试距离。
产品型号：AFV 0100 TT （一对一检测）；
AFV 1000 TT (一对多检测)。
产品型号及保护半径
| 产 品 系 列 | 型号 | 产品说明 | 订货号 | 订货号 * |
| Saint-Elme Active 2D | SE 2D30 | ΔT = 3 0 微秒，太阳能储能 | AFB 1030 2D | AFB 1730 2D |
| SE 2D32 | ΔT = 6 0 微秒，太阳能储能 | AFB 1032 2D | AFB 1732 2D | |
| SE 2D60 | ΔT = 3 0 微秒，太阳能与风能储能 | AFB 1060 2D | AFB 1760 2D | |
| SE 2D62 | ΔT = 6 0 微秒，太阳能与风能储能 | AFB 1062 2D | AFB 1762 2D | |
| Active 1D | SE 1D12 | ΔT = 1 2 微秒 | AFB 1012 1D | AFB 1712 1D |

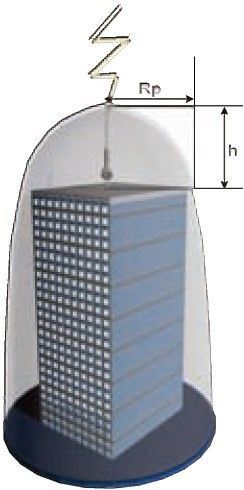

保护半径计算
根据法国NFC 17-120标准规定，避雷针针尖应高于被保护物水平面2米以上，
当h＜5m时，避雷针的保护区域要通过描绘电磁模型来获取，见保护半径表；
当h≥5m时，保护半径可按照以下公式进行计算：
Rp — 保护半径（m）；
h — 避雷针针尖与被保护物体最高端的距离（m）；
D — 滚球半径（m）；按照法国NFC17-102标准规定：第一类建筑物D=20m
(GB50057-94规定D=30m)，第二类建筑物D=45m，第三类建筑物D=60m；
ΔL— 避雷针上行抢先距离（m），ΔL=V（m/μs）× ΔT（μs），其中V
为平均先导传播速度，近似值为1米/微秒，ΔT为避雷针提前放电时间。
| 避雷针型号 |
h=高于被保护物的水平高度（m） | |||||||||
| 2 | 3 | 4 | 5 | 6 | 8 | 10 | 20 | 30 | 60 | |
|
第一类防雷建筑物Rp | ||||||||||
| SE 2D30/32 |
19 |
28 | 38 | 48 | 48 | 49 | 49 | 50 | 50 | 50 |
| SE 2D60/62 | 31 | 47 | 63 | 79 | 79 | 79 | 79 | 80 | 80 | 80 |
| SE 1D12 | 11 | 17 | 23 | 28 | 29 | 30 | 30 | 32 | 32 | 32 |
|
第二类防雷建筑物Rp | ||||||||||
| SE 2D30/32 |
25 | 38 | 51 | 63 | 64 | 65 | 66 | 71 | 73 | 75 |
| SE 2D60/62 | 39 | 58 | 78 | 97 | 97 | 98 | 99 | 102 | 104 | 105 |
| SE 1D12 | 16 | 24 | 32 | 41 | 42 | 43 | 45 | 51 | 55 | 57 |
|
第三类防雷建筑物Rp | ||||||||||
| SE 2D30/32 |
28 | 42 | 57 | 71 | 72 | 73 | 75 | 81 | 85 | 90 |
| SE 2D60/62 | 43 | 64 | 85 | 107 | 107 | 108 | 109 | 113 | 116 | 120 |
| SE 1D12 | 19 | 28 | 37 | 46 | 48 | 50 | 52 | 60 | 65 | 72 |
设计安装说明
在中国境内安装Franklin避雷针必须严格遵循中华人民共和国国家标准 —《建筑物防雷设计规范》(GB50057-
1994)的强制性规定：
1. 根据被保护建筑物的重要性、使用性质、所在地发生雷电事故的可能性及后果等，确定建筑物防雷类别。
2. 由防雷类别及建筑物的面积，确定保护半径，确定选用一支或数支Franklin避雷针。
3. 引下线应与建筑物主钢筋电气连接，或按规定做二根或二根以上引下线，并可选装雷闪计数器。
4. 引下线应作断接卡，并在附近地面作绝缘保护。
5. 接地体，接地电阻按照GB50057-1994要求执行。
