席尔特克A型(SCHIRTEC-A E.S.E. LIGHTNING CONDUCTOR)


产品名称:席尔特克A型(SCHIRTEC-A E.S.E. LIGHTNING CONDUCTOR)
产品编号:153847-970
产品型号:Schirtec-A
更新时间:2009.11.16
出品厂家:奥地利SCHIRTEC
浏览次数:51

席尔特克A型

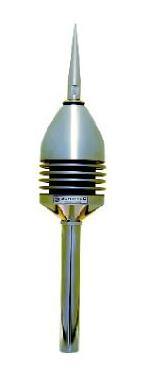

一、Schirtec-A型避雷针

材质为SUS316 Stainless steel尺寸为59*12cm重约2.8kg测试报告提前放电时间为68us,根据NFC-17102的标准激发时间为60us,高压脉冲测试为4200KV,它的主要功能就是拦截落于建筑物上的闪电,并将电流安全地导向地面. 但是在特定情况下,只有主动式避雷装置才能有效防止闪电直击所带来的损害.因此,当传统式避雷针系统不符合所需繁荣防护需求,或不适用于特定建筑物,我们建议您采用奥地利原装进口席尔特克避雷针作为防雷措施.

二、“Schirtec”提前放电避雷针工作原理

当雷电云层形成时,云层与地面之间产生一个电场(大气),此电场强度可达到5千伏/米。从而使地面凸起部分或金属部件上开始出现电晕放电。

当雷电云层内部形成一个下行先导时,闪电电击使开始了。下行先导电荷以阶梯形式向地面移动。下行先导携带着的电荷使地面建立起来了电场。
从地面上的建筑物或物体产生了一个上行的先导。此上行先导向上传播一直到与下行先导会合。此时,闪电电流便流过所形成的通道,地面上的建筑物会生成上行先导与下行先导会合进而形成放电途径,由于“Schirtec”是向上先导形成地点,便会成为雷击接收端。
“Schirtec”提前放电避雷针的工作原理就是产生一个比普通避雷针更快的上行先导。
注意:此说明只描述负向的下行闪电电击,这是电气——几何模型的仅有的应用实例。目前为止,这种闪电电击是最经常发生的。

三、“Schirtec”提前放电避雷针特性及性能优越性


1. 避雷针安装在同等条件(高度)下,“Schirtec”比普通避雷针保护范围大。
2. 落雷更准确,减小了雷击点落于非避雷针体的概率。
3.“Schirtec”避雷针安全可靠:无放射性元素,不锈钢材料,耐腐蚀,完全符合环保规定。
4.“Schirtec”避雷针免维护:具自发电能力,无需外部供电,无耗能元件,可耐日晒雨淋,可安装于环境恶劣场所;能够在受到反复雷击放电之后保证电气连续性和功能的持续性;雷击后防护质量不会改变。
5.“Schirtec”避雷针安装简单:经由主动式避雷端子,只需顶端一点,即可保护庞大,结构复杂的建筑物,且安装方式简单易懂。
6.“Schirtec”避雷针造型美观;当有闪电时,才会自我激活;完全主动式截击雷电系统。
四、“Schirtec”避雷针设计说明

在中国境内安装“Schirtec”避雷针必须严格遵循中华人民共和国国家防雷标准——《建筑物防雷设计规范》(GB50057-94)的强制性规定:
1、按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。
2、用防雷类别和建筑物的面积,确定选用一支或数支“Schirtec”避雷针
3、引下线(下导体)应与建筑物主钢筋电气连结,或按规定做二根或二根以上引下线 (下导体)。
4、引下线(下导体)应作断接卡和在附近地面作绝缘防护。
5、接地体,接地电阻,防雷地网应按防雷标准GB50057-94要求执行。
6、防雷产品产品保用期二十年。
五、“Schirtec”避雷针安装示意图


六、避雷针保护半径计算公式

按法国国家防雷标准NFC17-102规定,避雷针针尖应高于被保护物水平面2m(h1)以上。当避雷针高度不同时(h2,h3,…hn),其 防雷保护范围(半径)分别为Rp2,Rp3…Rpn,计算公式应考虑被保护物的防雷等级、当地的雷暴活动情况和地质地貌。

“Schirtec”避雷针的避雷保护半径与避雷针安装高度(h)有关,与 避雷针的启动抢先时间(避雷针型号)有关,以及与所选的防雷保护级别有关:当避雷针安装高度h≥5时, 当避雷针安装高度h<5时,见 防雷保护半径表。

公式:
Rp=√h(2D-h)+ΔL(2D+ΔL).
注:防雷保护半径Rp为所考虑的水平面上的防雷保护半径 ,避雷针安装高度h为避雷针针尖相对于被保护物顶部的水平高度差D为滚球半径(闪击距离)
第一类防雷建筑物为20m(中国国家防雷标准GB50057-94规定D=30m)
第二类防雷建筑物为45m
第三类防雷建筑物为60m
△L为“Schirtec”避雷针上端所达成之虚拟高度的向上前导电荷
△L=V(米/微秒)·△T(微秒)
V为向上前导电荷扩散速度(近似值:1m/us)

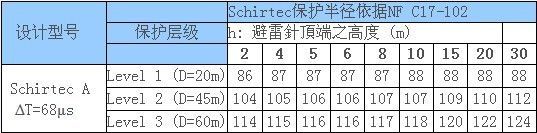

七、“Schirtec”避雷针A型保护半径



八、"Schirtec"提前放电式避雷针

检测报告:符合防雷标准NFC-17102,避雷产品处世界领先地位.在中国,"Schirtec"提前放电避雷针通过国家电力武汉高压研究所的检测.

九、"Schirtec"提前放电式避雷针


适用范围:石化仓库、高层建筑、电力发电和输配、大学、通信、医院、民用、加油站、机场、银行大楼、赛马场、运动场、化学品、橡胶、油漆制造所、雷达站、气象台、军事基地、矿场、工厂等重要建筑。

“Schirtec”提前放电式避雷针
由中国平安保险公司承保产品责任险。
建议:安装高度高于建筑物5m以上。
