LPI Stormaster防雷系统
产品名称：LPI Stormaster防雷系统
产品编号：102613-405
产品型号：Stormaster 15,Stormaster 30,Stormaster 50,Stormaster 60
更新时间：2009.11.23
出品厂家：澳大利亚LPI雷电防护公司
浏览次数：85
LPI Stormaster ESE提前放电式避雷针可提供一个安全有效的保护，免受直击雷的危害。这种非放射性的避雷针可以在一个合适的点上截获闪电，并可以通过高压屏蔽下导体将能量传输至大地，当雷电的能量进入大地时，就会消除对人员和设备所带来的危险。
LPI Stormaster ESE提前放电式避雷针利用自然产生的电场来及时释放向上电流。这一过程提供了一个安全有效的方法在接闪点上来控制雷电能量所带来的危险。
因为围绕LPI Stormaster ESE避雷针的电场上方有一个雷电收集，所以电场的电压开始上升。由于使用了一根直接接地的接闪端指向受保护区域,所以导致电场中从Stormaster ESE避雷针开始的电流迅速增加。相比传统的避雷针,使用Stormaster ESE避雷针可为一个大的或者需加强的地区提供保护。和周围物体相比,Stormaster ESE避雷针可以较早地从接闪端完成电流的释放,所以它能成为一个在受保护区域截获雷电电流的优先点。
LPI 提供的提前放电式（ESE）避雷针有2种：氧化铝材料和不锈钢材料。

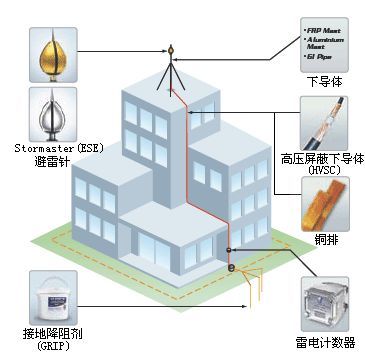

◇ ILPIStormaster提前放电式避雷针。
◇ 高强度纤维杆FRP，固定ESE避雷针并具有绝缘能力。
◇ 高压屏蔽下导体HVSC把雷电能量安全传输到大地，是符合特殊需求的产品。根据当地法规或应用时所需
也可用铜带或标准电缆代替。
◇ 雷电计数器LSR可确认系统的有效性及准确统计雷击次数。
◇ 接地系统，接地极、接地极连接器、接地导体、LPI®weld放热焊接及接地改良剂和降阻剂（如GRIP、
RESLO）。
设计原理：
它的设计已经考虑了最新的、经过考证的防雷理论，并在长期实践中得到验证：●在静态时、包围避雷针的电晕应该尽量地小。
●当雷雨云聚集在高空时，空间电场便开始形成。在“下行先导”接近保护区时，电场便迅速增强。STORMASTER避雷针的形状设计、使空间电场在200KV/M（即避雷针的增强电场能力是1：15），附近空气被电离，产生“向上闪流”，并产即在空间电场（200KV/M）的作用下向上运动，迎接“下行先导”，取得提前发射闪流的效果。
●用4块独产的极板代替球形的极板，使到接闪端子增强电强的能力更符合1：15（200KV/M：3MV/M）.
符合标准
作为雷电保护领域的领先企业、LPI的产品均经过反复的试验室及现场测试。确保产品符合用户需要。STORMASTER ESE避雷针可以接受任何一家合资格的独立高压试验室、按照法国国家标准NFC17-102进行测试。结果将会证明、该吉雷针完全符合法国国家标准。
根据NFC17-102法国国家标准进行测试的目的、是为了得到传统的富兰克林避雷针与LPISTORMASTER ESE避雷针开始放电时的时间差，从而计算出提前触发时间△T。为了得到一个保守的测量结果，安全极限被应用到测量值中。以保证STORMASTER ESE避雷针的可靠、安全使用。

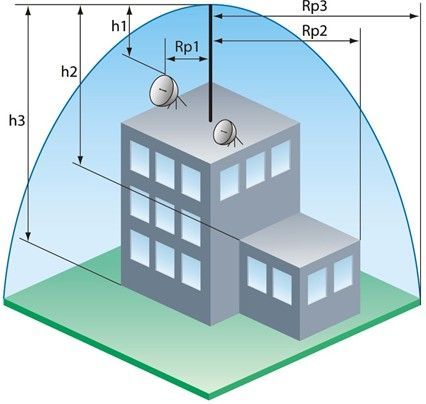

保护性能
StormasterESE的保护半径Rp根据法国国家标准NFC17-102(1995年七月)定义的以下公式计算得出。
Rp=
当h≥5米时：下面的关健参数决定Rp的计算结果。
● △T由测试中得到
StormasterESE-50=△T(μs)50
StormasterESE-60=△T(μs)60
●h=Stormaster避雷针高于被保护区域的实际高度（米）。
● D（单位 米）取决于选择的保护水平在标准
NFC17-102的附件B里有特别说明。
第一级保护D=20米（高级保护）
第二级保护D=45米（中级保护）
第三级保护D=60米（标准保护）
LPI澳大利亚国际雷电保护公司
LPI是一间提供直击雷防护，感应雷防护及接地材料的澳大利亚生产厂和供应商。它的员工和它们的合作机构在全球范围内积累了几十年的客户服务经验，并与广大客户形成长期的伙伴关系。LPI的STORMASTER ESE避雷针
LPI的STORMASTER ESE避雷针、利用空间自然产生的电场、去完成向上闪流的及时释放，能够对被保护设施提、供一个有效、安全的方法，防止直击雷的入侵。保护半径
| H=避雷针距离被保护被保护 区域的高度（米） | 2 | 4 | 5 | 6 | 10 | 15 | 20 | 45 | 60 |
| 第一级保护（高级保护） Stormaster 15 Stormaster 30 Stormaster 50 Stormaster 60 |
13 19 28 32 |
25 28 55 64 |
32 48 68 79 |
32 48 69 79 |
33 49 69 79 |
34 50 70 80 |
35 50 70 80 |
35 50 70 80 |
35 50 70 80 |
| 第二级保护（中级保护） Stormaster 15 Stormaster 30 Stormaster 50 Stormaster 60 |
18 25 35 40 |
36 50 69 78 |
45 63 86 97 |
46 64 87 97 |
49 66 88 99 |
52 68 90 101 |
55 71 92 102 |
60 75 95 105 |
60 75 95 105 |
| 第三级保护（标准保护） Stormaster 15 Stormaster 30 Stormaster 50 Stormaster 60 |
20 28 38 44 |
41 57 76 87 |
51 71 95 107 |
52 72 96 107 |
56 75 98 109 |
60 77 100 111 |
63 81 102 113 |
73 89 110 120 |
75 90 110 120 |
避雷针的型号、尺寸大小
LPI的提前放电避雷针能够提供两种不同保护范围的型号。
Stormaster提前放电式(ESE)避雷针
| 订购代码 | 内容 |
| STORMASTER-ESE-15 | STORMASTER ESE 15避雷针，金色 |
| STORMASTER-ESE-15-GI | STORMASTER ESE 15避雷针，金色，GI接头 |
| STORMASTER-ESE-30 | STORMASTER ESE 30避雷针，金色 |
| STORMASTER-ESE-30-GI | STORMASTER ESE 30避雷针，金色，GI接头 |
| STORMASTER-ESE-50 | STORMASTER ESE 50避雷针，金色 |
| STORMASTER-ESE-50-GI | STORMASTER ESE 50避雷针，金色，GI接头 |
| STORMASTER-ESE-60 | STORMASTER ESE 60避雷针，金色 |
| STORMASTER-ESE-60-GI | STORMASTER ESE 60避雷针，金色，GI接头 |
