以下安装指南,指导防雷工程人员如何依据DEHN标准化的安装技术要求,简便而专业地安装单相二线C级DEHNguard T385/2电源防雷器、拨号线防雷器以及有线电视同轴信号防雷器。
一、安装位置：
电源防雷器必须在住宅分配电箱内的空气开关出线端（负载侧）并联连接。
当配电箱中没有安装位置时，可在旁边最近位置安装一个小空开箱（单相电源用两位箱即可），将相线、零线、地线以最短距离引入分配电箱中进行连接。
二、连接导线要求：
防雷器与被保护电源电路之间的火线和零线两根连接线以及防雷器的接地泄流线一般要求小于0.5米，其线径可取为要并联连接的配电电源线的线径的一半。一般家庭分配电箱主空开由于负载不大，火线一般采用4mm2 的多股带红色绝缘护套导线，零线一般采用4mm2 的多股带蓝色绝缘护套导线，地线一般采用6mm2 的多股水绿双色绝缘护套导线。
三、其它安装注意要点：
1） 不可将已被保护的线路与未保护的线路并行敷设。
2） 始终做到防雷器的地与负载系统的地相连接。
3） 如果防雷器安装于漏电保护器（或空开）的下方,所选择的浪涌漏电保护器在防雷器因瞬态浪涌而发生动作时,不应出现跳闸现象。一般而言，应选用满足3kA(8/20us)耐流水平测试的RCD。
4） IEC60364-4-534标准，在防雷器前附加保险丝或空开，其大小应根据电路上断路器及地阻抗的大小来计算选取安装。一般来说，在住宅家庭不用另外串接空开，因为家庭分配电箱的空开不会超过50A，在防雷器过障短路时可以及时跳开。
四、拨号线防雷器的安装：
只要将其串接安装在MODEM的电话线进口前即可。具体的：
可将原来连到MODEM的RJ11头拔出，插到DEHN DLI TC ECO/S拨号线防雷器的“LINE”RJ45口，而将我们随产品搭配的RJ45---RJ11转换线，一端插到防雷器的“PROTECT”RJ45口，另一端连到MODEM的RJ11口。
地线采用4MM2的水绿双色地线，一端插到防雷器的地线端子上，另一头尽可能短地就近接到地线系统上。
注意MODEM所用的通信脚是否为3、6一对或4、5一对，否则需跳线，因为防雷器保护的脚位为RJ45八芯线的3、6或4、5这两对。
五、有线电视同轴防雷器的安装：
在有线电视室外分支器入口处，串联安装一个捷克BVB-saltek的HX-2F75有线电视同轴信号防雷器，只要将其串接安装在有线电视分支器入口前即可，具体可参照“四、拨号线防雷器的安装”。
六、防雷器安装示意图：

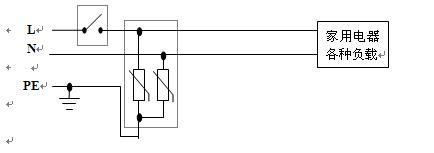

1、DEHNguard T385于分配电箱内安装电气连接图：

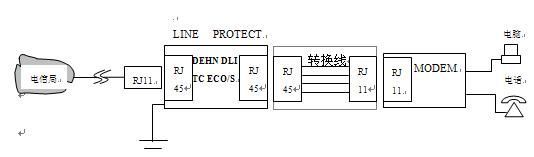

2、DEHN DLI TC ECO/S安装电气连接图：

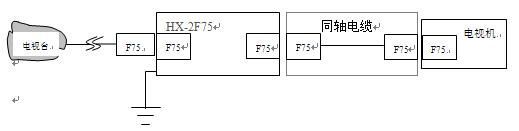

3、HX-2F75安装电气连接图：
