INGESCO主动式提前放电避雷针
产品名称：INGESCO主动式提前放电避雷针
产品编号：11917-387
产品型号：PDC3.1,PDC3.3,PDC4.3,PDC5.3,PDC6.3
更新时间：2009.11.16
出品厂家：西班牙INGESCO
浏览次数：199
西班牙 INGESCO提前放电避雷针 防雷公司简介
位于西班牙BARCELONA的INGESCO是一家专业从事于避雷针生产的制造商。该公司具有30年的研究、开发及生产的经验，拥有UNIVERSITY OF TOULOUSE（法国）、UNIVERSIDAD AUTONOMA DE BELLATERRA（西班牙）及研究机构组织的工程、测试及开发人员，在 避雷产品的开发、设计、生产、工程施工、维护等方面都有丰富的经验。先进的开发技术及高压研究试验室为先进的产品提供了高质量的保证，INGESCO公司已获得ISO9002认证，并推出新一代的主动式早期放电PDC避雷针系列，该产品拥有UNE 21.186、CEI 1024-1、NFC-17 102认证。
INGESCO提前放电避雷针产品特点

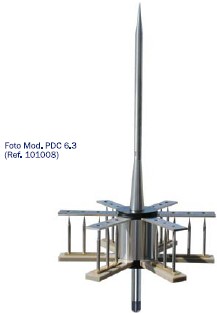

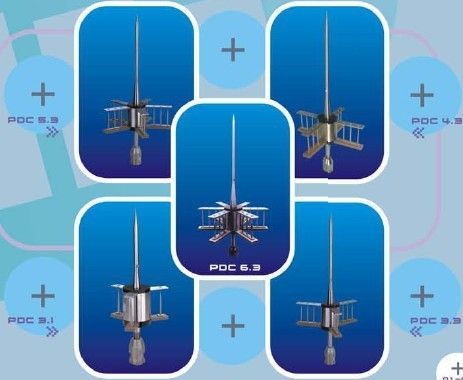

Ingesco避雷针共有四种型号，PDC3.1、PDC3.3、PDC4.3、PDC5.3、PDC6.3，均由不锈钢材料制成，对应于不同的保护范围。 其优点有：
- 防护登记高；
- 能够在受到反复雷击放电之后保证电气连续性和功能的持续性；
- 具备早期放电功能
- 100%的放电效率
- 非电子式，长寿命
- 雷击后防护质量不会改变
- 无电子系统不会因浪涌冲击将其损坏
- 不同保护半径的型号选择
- 完全主动式引雷系统
- 当有闪电时，才会自我激活
- 避雷针外形美观
- 安全可靠，由国际知名的高压实验室进行测试及检定

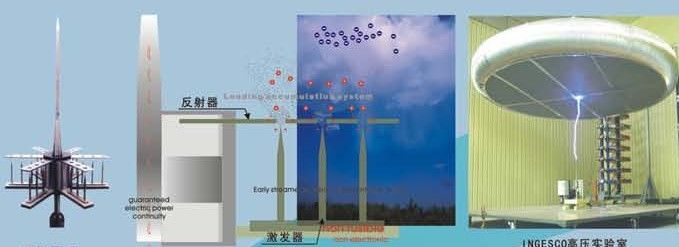

INGESCO主动式提前放电避雷针 PDC避雷针系列工作原理
PDC避雷针系列主要由激发器EXCITERS从自然界的电场中吸收并贮存能量，反射器Deflector及避雷器针尖与大地有良好的电气连接，处于等电位状态。所以通常情况下，激发器与发射器之间有电场强度，每当雷闪发生前，电场强度会迅猛增大，激发器与反应器之间的电位差大致相当于雷云与大地之间的电位，它们之间的电压降迅速增加会造成尖端打火，并使尖端周围的空气离子化，形成尖端放电现象。 避雷针的中央收集杆和激发器EXCITERS之间的电场迅速增加而造成尖端产生的空气。
PDC避雷针系列触发系统的主要特点是早于周围其它物体抢先放电。这一特点即向上导杆放电时间的平均增益，可以在实验室中进行测量。这一时间增益决定了每种型号的保护半径。INGESOC（E.S.E）避雷针保护半径
根据UNE31186和NFC17-102标准，ESE空气终端保护半径的计算如下 设INGESCO避雷针的取得时间为△T则上行先导抢险距离△L=V*△T根据NFC-17-102标准所提供的甲酸方法，保护半径Rp按如下公司计算：当h≥5m时 Rp=√H(2D-h)+ △L(2D+△L)
1)D为电击距离，它取决于被保护物的级别，对于第一、第二、第三类防类建筑物，D的值分别为20m,45m,60m2)h为避雷针顶端到被保护平面的高度。
3）△T由科学家评估测试并计算得出，见表二4）△L=V*△T通常情况V=1.06/us。
（表一）由INGESCO公司实测给出的保护半径参考表。当h<5m时，Rp根据NFC-17-102标准中的曲线图形法来确定保护半径。
h及Rp的定义安装高度h被定义为避雷针顶端距离穿过被保护单元顶部的水平面的高度，保护半径Rp是安装高大为h的被保护平面上的避雷针对应的保护半径。
闪击距离D（滚球半径）对于传统避雷针，根据电气-几何模型的研究，闪电电击点由没一个距离下行先导为D的地面物体来决定，即使第一个物体是平坦的地面本身也是如此。此距离D称为“电击距离”，它是电击点到上行和下行先导会合点之间的距离，这也是上行先导的长度。
启动抢先时间△T启动抢险时间△T的定义，设Tpr为简单 针形避雷导体（如传统避雷针）在雷击高压前提下的上行先导电荷连续传播（启动）的平均时间。则INGESCO启动抢先时间（△T）可有下列表达式计算出：△T=Tpr-Tpdc INGESCO主动式避雷针的提前放电 （E.S.E）由它的启动抢先△T来表征。这个时间△T是经过科学家评估测试后取得的数据。（表二）中给出了CNRS（法国国家科学研究中心）的科学家们测量的INGESCO产品的△T数值。根据测试结果及法国国家标准BFC17-102得出如下数据（表一）（表二）。
INGESCO避雷针对应保护半径Rp（表一）|
不同型号不同安装高度的西班牙避雷针对各类防雷建筑物的 防雷保护半径(Rp) | |||||||||
|
INGESCO避雷针安装高度 |
h=避雷针高于被保护物的水平高度(m) | ||||||||
| 5 | 6 | 7 | 8 | 10 | 15 | 20 | 45 | 60 | |
| 第一类防雷建筑物 | |||||||||
| PDC3.1避雷针 | 22 | 22 | 23 | 23 | 25 | 25 | 25 | - | - |
| PDC3.3避雷针 | 42 | 42 | 43 | 43 | 43 | 44 | 45 | - | - |
| PDC4.3避雷针 | 51 | 51 | 52 | 52 | 53 | 53 | 54 | - | - |
| PDC5.3避雷针 | 61 | 61 | 61 | 61 | 62 | 62 | 63 | - | - |
| PDC6.3避雷针 | 70 | 70 | 70 | 70 | 71 | 71 | 72 | - | - |
| 第二类防雷建筑物 | |||||||||
| PDC3.1避雷针 | 44 | 44 | 46 | 47 | 48 | 51 | 59 | - | - |
| PDC3.3避雷针 | 57 | 58 | 59 | 60 | 63 | 65 | 70 | - | - |
| PDC4.3避雷针 | 68 | 69 | 69 | 70 | 73 | 74 | 79 | - | - |
| PDC5.3避雷针 | 78 | 79 | 79 | 80 | 82 | 84 | 88 | - | - |
| PDC6.3避雷针 | 88 | 89 | 89 | 90 | 92 | 93 | 97 | - | - |
| 第三类防雷建筑物 | |||||||||
| PDC3.1避雷针 | 50 | 50 | 52 | 52 | 55 | 59 | 74 | - | - |
| PDC3.3避雷针 | 64 | 67 | 68 | 72 | 75 | 83 | 85 | - | - |
| PDC4.3避雷针 | 76 | 78 | 79 | 82 | 85 | 92 | 94 | - | - |
| PDC5.3避雷针 | 87 | 88 | 90 | 92 | 94 | 101 | 103 | - | - |
| PDC6.3避雷针 | 97 | 99 | 100 | 102 | 104 | 110 | 112 | - | - |
启动抢先时间△T（表二）
| 避雷针型号 | 提前放电时间△T |
| PDC3.1避雷针 | 14微秒 |
| PDC3.3避雷针 | 25微秒 |
| PDC4.3避雷针 | 34微秒 |
| PDC5.3避雷针 | 43微秒 |
| PDC6.3避雷针 | 52微秒 |

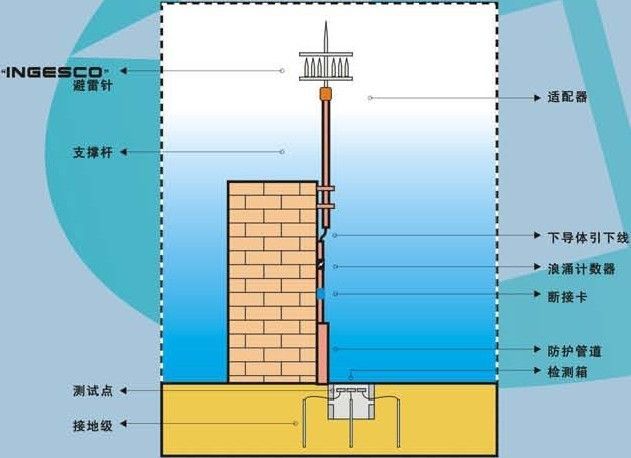

安装指南
1)依据防雷类别和建筑物面积，缺点选用一支或者多支“INGESCO”ESE避雷针2)每支“INGESCO”ESE避雷针安装必须高于被保护物2米以上，具体型号选择参照“INGESCO”避雷针保护半径计算方法并结合实际情况而定。
3）每支“INGESCO”ESE避雷针必须与地网相连，必须有两根以上的引下线，所有在安全保护范围内的金属物必须进行等电位连接。4)建议安装雷闪计数器（浪涌计数器），引下线应做断接卡和在附近地面做绝缘防护
5）接地体，接地电阻应该按GB50057-94要求执行

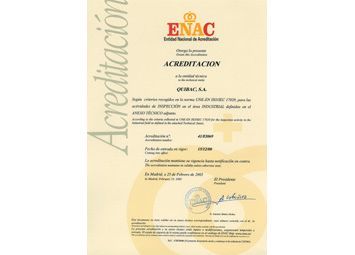

西班牙INGESCO避雷针测试证书 所有INGESCO产品均符合国际测试,INGESCO公司拥有符合ISO9002的生产系统，PDC系统系列ESE避雷针的设计、生产及测试，符合国际标准，如：UNE21.186、CEI 1024-1、NFC-17 102。INGESCO 投资千万的测试设备及高压实验室，用作△T EVALUATION测试。
