对于室外照明系统的雷击和电涌保护
发布时间：2009.08.07 新闻来源： 浏览次数：28
室外照明可以安装在建筑物的外墙和露天场地。在上述情况下，都必须考虑室外照明是位于防雷分区LPZ 0A (Lightning Protection Zone 简写LPZ防雷区)还是防雷分区LPZ 0B。在LPZ 0A区中，室外照明可能遭受直接雷击、其脉冲电流接近整个雷电流，全部区域都受到雷击的威胁。在LPZ 0B区中，有防护直接雷击的保护，不过，由于脉冲电流为部分甚至是整个雷击电流，全部区域也受到雷击的危胁。

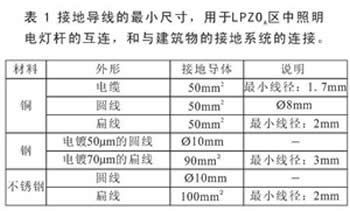

防雷分区LPZ 0A中的照明电灯杆，必须在地下做接地保护，并且通过接地线和建筑物的接地系统相连接。关于使用材料的尺寸及截面积，我们建议采用IEC 62305-3（EN 62305-3）中的“表7”的要求。 表1是其中的节录，很实用。使用的材料还必须根据可能的腐蚀情况进行选择。

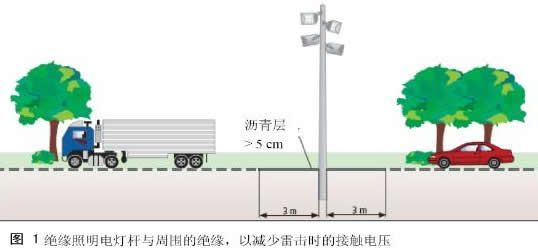

减小由于直接接触或跨步电压而发生电击风险的措施，根据具体情况而定。例如，依据IEC 62305-3（EN 62305 -3），减小接触电压的措施，应在照明灯电线杆周围3m范围内，要求至少要有 5cm厚的沥青层或 15cm厚的砂砾（图1）。

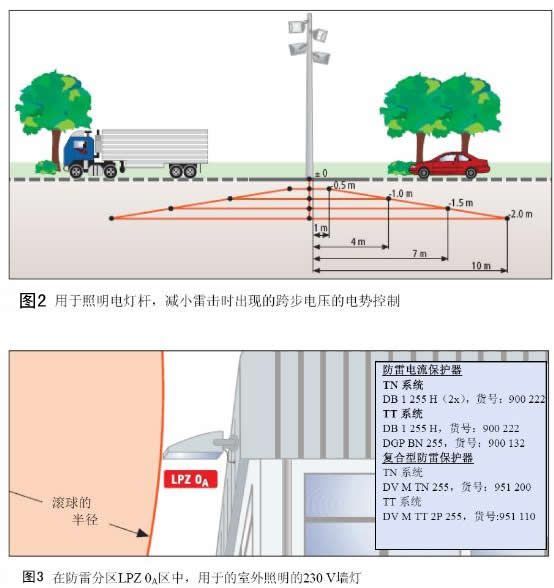

同样，在IEC 62305-3 （EN 62305-3）中，也提到减小跨步电压的措施，如电势控制。这里，在照明电灯杆周围，按照距离1.0 m、4.0 m、7.0 m以及10.0 m，相应安装四个深度为0.5 m、1.0 m、1.5 m以及2.0 m的环形接地体的。这些环形接地体相互间的交角为90° 彼此间通过连接导线连接，并与照明灯杆连接。（图2）。
以下所述类型的电涌保护器安装适合在防雷分区LPZ 0A – LPZ 1或LPZ 0B – LPZ 1的边界上。

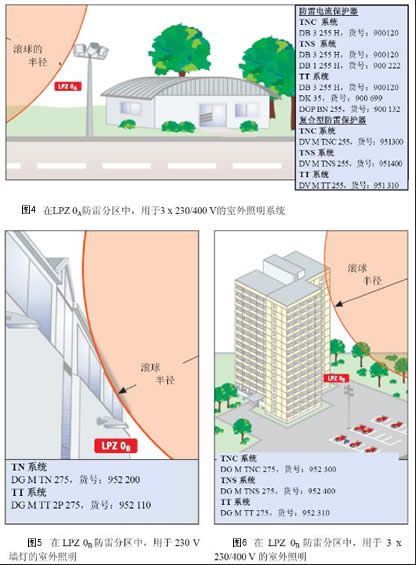

防雷分区LPZ 0A中的所有室外照明，都应该使用1级雷电流保护器，安装在建筑物的入口处。为确定它的防雷分区范围，可使用滚球法来确定：在所有室外照明可能的方向上“滚动”，如果接触到滚球，则该室外照明处于防雷分区LPZ 0A区（图3和图4）。在安装1级雷电流保护器之前，必须检查室外照明电路中是否在配电柜中已安装了能量协调的2级电涌保护器，如果没有，则建议在防雷分区边界安装复合型雷电流电涌保护器。
所有在防雷分区LPZ 0B中的室外照明，都应在建筑入口处安装2级电涌保护器。为确定此防雷分区，使用滚球法沿室外照明系统所有可能的方向“滚动”，此时，滚球不允许接触到室外照明系统（图5和图6）。
