西班牙nimbus避雷针
位于西班牙巴塞罗纳的CIRPROTEC公司是一家具有九十年历史，专业从事防雷产品研发、生产、销售、工程设计与施工的专业生产厂家，同时也是当今世界知名的专业生产提前放电避雷针的公司，拥有先进的高压实验室和多名世界级防雷专家和权威人士。西班牙CIRPROTEC公司生产的nimbus（雷博士）系列提前放电避雷针，采用了CIRPROTEC公司专有的、当今世界最为先进的电子放电技术，外形设计美观，结构紧凑、简洁，特有电子放电系统稳定性极高，安装方便、安全可靠。产品通过第三方实验室的检测，符合UNE21186-96、NFC17-102标准。
Nimbus系列提前放电避雷针自上世纪70年代末期投放市场，销售量逐步上升，2003年全年销售量突破20,000根，已经广泛应用于建筑、电子计算机、通信、广播电视、供电行业直接雷击的防护。西班牙CIRPROTEC公司将以最新技术，最完善的服务予广大用户。
nimbus提前放电（ESE）避雷针工作原理
由于大量水蒸气上升，使高空中形成带电的云层，当暴风雨的时候，一个强大的电场（数以千计V/M）在大地和云之间形成，ESE电子触发装置具有能够储存部分能量的一个系统。
当雷云开始下行先导放电时候，电场中的电离子数量迅速增加。内部的电子系统捕获空气中的电离子与先前储存的能量提高电压以解除缓冲流程。使避雷针的中央收集周围空气迅速离子化并延伸。产生一个上行先导放电现象，形成放电路径。
被产生的上行先导放电和下行先导放电形成连续的放电通道与带电云层会合，开始主放电，把雷电泄放到大地。避雷针的内置电子的触发系统电离子迅速增加，使上行先导放电得到离避雷针上百米的与来自带电云层的下行先导接闪。因此达到了比较大的避雷针保护半径范围。
nimbus CPT系列提前放电避雷针特点
◆性能优越，启动抢先时间快至60礢
◆100%放电效率
◆落雷更准确，减小了雷击点落于非避雷针体的概率
◆能够保证在多次反复的雷击放电后仍保持电气连续性和功能持续性
◆免维护，长寿命
◆完全主动式截击雷电系统
◆当有闪电时，才自我激活
◆防护等级高，具备早期放电功能
◆造型美观

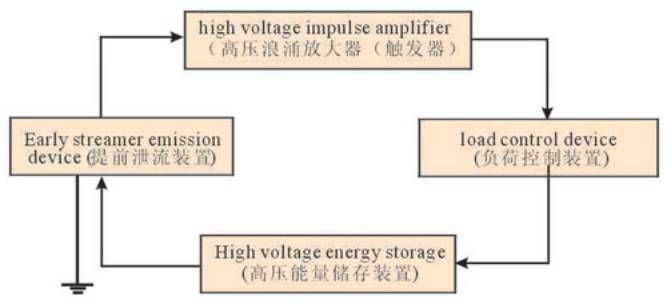

nimbus避雷针电子放电系统组成
（雷博士）NIMBUS提前放电避雷针系列的应用
利用雷云电场感应提前放电避雷针的核心部分以产生高压脉冲，使避雷针主动迎接雷电进行主放电，并把雷电流引入大地，实现提前放电。放电物理学表明，传统富兰克林避雷针上行先导的产生需经过一段延迟时间，这个延迟时间会限制垂直或水平接闪的有效性。提前放电避雷针是在传统避雷针的基础上增加了一个主动触发系统，其能源来自大气电场。与普通避雷针相比，提前放电避雷针保护范围大，保护效果更好。
nimbus主动式提前放电避雷针系列，符合国际标准，如：UNE21.186-96、CEI 1024-1、NFC 17-102。
启动抢先时间优于一般的同类产品，可迅速/安全地将雷电截击并安全地泄放到大地。
西班牙（雷博士）NIMBUS提前放电避雷针技术参数及保护半径
nimbus避雷针系列技术参数
| 型 号 | Level Ⅰ | Level Ⅱ | Level Ⅲ | ||||||
| 保护半径RP 架设高度h | Nimbus CPT-1 | Nimbus CPT-2 | Nimbus CPT-3 | Nimbus CPT-1 | Nimbus CPT-2 | Nimbus CPT-3 | Nimbus CPT-1 | Nimbus CPT-2 | Nimbus CPT-3 |
| 2 | 17 | 24 | 32 | 23 | 30 | 40 | 26 | 33 | 44 |
| 3 | 25 | 35 | 48 | 34 | 45 | 59 | 39 | 50 | 65 |
| 4 | 34 | 46 | 64 | 46 | 60 | 78 | 52 | 67 | 87 |
| 5 | 42 | 58 | 79 | 57 | 75 | 97 | 65 | 84 | 107 |
| 6 | 43 | 58 | 79 | 58 | 76 | 97 | 66 | 84 | 107 |
| 8 | 43 | 59 | 79 | 59 | 77 | 98 | 67 | 85 | 108 |
| 10 | 44 | 59 | 79 | 61 | 77 | 99 | 69 | 87 | 109 |
| 15 | 45 | 59 | 80 | 63 | 79 | 101 | 72 | 89 | 111 |
| 20 | 45 | 60 | 80 | 65 | 81 | 102 | 75 | 92 | 113 |
| 45 | 45 | 60 | 80 | 70 | 85 | 105 | 84 | 98 | 119 |
| 60 | 45 | 60 | 80 | 70 | 85 | 105 | 85 | 100 | 120 |
| 启动抢先时间△T（µS） | 27µS | 44µS | 60µS | △T：根据NFC17-102规定的启动抢先时间。 实际测试值大于其规定值 | |||||
保护半径计算：
根据NFC17-102测试标准，通过实验室给出保护半径计算公式：
其中：
Rp：避雷针的保护半径
h：避雷针的安装高度（避雷针的针尖到被保护物平面的高度，安装高度最低为2M）
D：为被保护建筑物的电击距离，根据实验室得出：
I类建筑物的电击距离：D=20M
II类建筑物的电击距离：D=45M
III类建筑物的电击距离：D=60M
△T：实验室评估得出的抢先启动时间，见表
△L：电子放电系统上行抢先距离
△L=V（m/μS） X △T(μS)
V：为先导速度 V=1.00m/μS
产品型号及抢先启动时间
| 产品型号 | 抢先启动时间（△T） |
| nimbus CPT-1 | 25μS |
| nimbus CPT-2 | 52μS |
| nimbus CPT-3 | 60μS |
(雷博士)nimbus提前放电避雷针系列安装说明
在中国大陆境内选用安装nimbus系列提前放电避雷针应严格按照以下标准规范和相关现场条件操作。
1、设计安装严格参照中华人民共和国《建筑物防雷设计规范》（GB5007-94）的强制规范。
2、应根据被保护建筑物的类别、保护面积、雷暴日次数以及安装高度，在安全保证前提下，经济合理地选用一或多根nimbus避雷针。

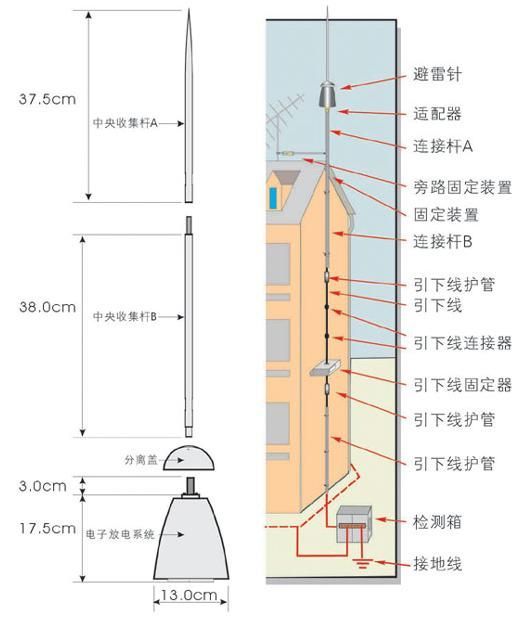

CPT提前放电避雷针系列结构与安装图
实验室测试
ESE空气终端评定测试
向上导杆放射时间增益的确定
应用标准：遵守标准UNE21186和NFC17-102中给出的程序。分别用两个平的、大尺寸的、平行的电极来模拟雷云和地球。上方的电极来为一个圆形的金属板，插入到环形截面中，以避免在板的边缘处因电晕效应而延伸。下方电极与上方水平电极尺寸相当，二者之间的距离为3米。
避雷导体将放置在中心，与下方电极具有电气连接，其尖端至少在上方电极之下2米。然后，待测试的装置将暴露中足够均匀的电场中，从而达到自由的产生击穿空气的放电。
测试程序
为了再现暴风雨条件下的气电场，上方电极将被施加75KV的直流电。然后，将模拟向下导杆靠近的电效应。这一地面电场变化是通过向上方电极施加由发电机产生的转换脉冲而取得。
测试的过程是：在其触发不工作的情况下对雷电导体（一种常规的富兰克林棒）进行至少100次的放电，然后在触发装置工作的情况下再进行100次放电。在测试过程中，测试室中的环境温度不得超过50度，湿度不得超过10%。
结果
光电倍增器（用于检测光发射）以及足够的记录装置针使我们能够测量脉冲施加的瞬间至向上导杆被触发的瞬间的时间。
一种情况和另一种情况的平均击穿时间之间的分别为每个被测试CPT系列避雷针型号特定的△T因数（向上导杆发射的时间增益）。

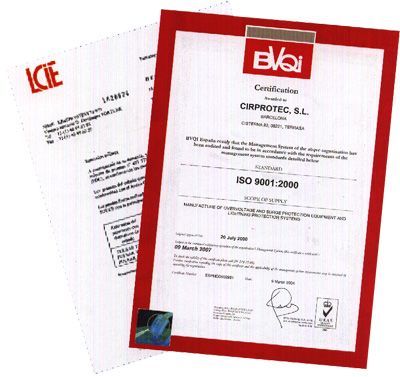

产品质量认证
